RDI67 series VFD (Ổ đĩa biến tần) – Điều khiển đa năng quạt/máy bơm nước

1. Tiết kiệm năng lượng chuyển đổi tần số

Tiết kiệm năng lượng của bộ biến tần chủ yếu được thể hiện ở ứng dụng của quạt và máy bơm nước.Sau khi áp dụng quy định tốc độ tần số thay đổi cho tải quạt và bơm, tỷ lệ tiết kiệm điện là 20% ~ 60%, vì mức tiêu thụ điện năng thực tế của tải quạt và bơm về cơ bản tỷ lệ thuận với lũy thừa thứ ba của tốc độ.Khi lưu lượng trung bình mà người dùng yêu cầu nhỏ, quạt và máy bơm sẽ áp dụng quy định tốc độ chuyển đổi tần số để giảm tốc độ và hiệu quả tiết kiệm năng lượng là rất rõ ràng.Trong khi quạt và máy bơm truyền thống sử dụng vách ngăn và van để điều chỉnh dòng chảy thì tốc độ động cơ về cơ bản không thay đổi và mức tiêu thụ điện năng ít thay đổi.Theo thống kê, điện năng tiêu thụ của động cơ quạt và máy bơm chiếm 31% lượng điện tiêu thụ toàn quốc và 50% lượng điện tiêu thụ công nghiệp.Điều rất quan trọng là sử dụng thiết bị điều chỉnh tốc độ chuyển đổi tần số trên tải đó.Hiện nay, các ứng dụng thành công hơn bao gồm cung cấp nước có áp suất ổn định, điều chỉnh tốc độ tần số thay đổi của nhiều loại quạt, điều hòa không khí trung tâm và máy bơm thủy lực.

2. Tiết kiệm năng lượng chuyển đổi tần số

Tiết kiệm năng lượng của bộ biến tần chủ yếu được thể hiện ở ứng dụng của quạt và máy bơm nước.Sau khi áp dụng quy định tốc độ tần số thay đổi cho tải quạt và bơm, tỷ lệ tiết kiệm điện là 20% ~ 60%, vì mức tiêu thụ điện năng thực tế của tải quạt và bơm về cơ bản tỷ lệ thuận với lũy thừa thứ ba của tốc độ.Khi lưu lượng trung bình mà người dùng yêu cầu nhỏ, quạt và máy bơm sẽ áp dụng quy định tốc độ chuyển đổi tần số để giảm tốc độ và hiệu quả tiết kiệm năng lượng là rất rõ ràng.Trong khi quạt và máy bơm truyền thống sử dụng vách ngăn và van để điều chỉnh dòng chảy thì tốc độ động cơ về cơ bản không thay đổi và mức tiêu thụ điện năng ít thay đổi.Theo thống kê, điện năng tiêu thụ của động cơ quạt và máy bơm chiếm 31% lượng điện tiêu thụ toàn quốc và 50% lượng điện tiêu thụ công nghiệp.Điều rất quan trọng là sử dụng thiết bị điều chỉnh tốc độ chuyển đổi tần số trên tải đó.Hiện nay, các ứng dụng thành công hơn bao gồm cung cấp nước có áp suất ổn định, điều chỉnh tốc độ tần số thay đổi của nhiều loại quạt, điều hòa không khí trung tâm và máy bơm thủy lực.

3. Ứng dụng trong việc nâng cao trình độ quy trình và chất lượng sản phẩm

Bộ biến tần cũng có thể được sử dụng rộng rãi trong các lĩnh vực điều khiển thiết bị cơ khí khác nhau như truyền động, nâng, ép đùn và máy công cụ.Nó có thể cải thiện mức độ quy trình và chất lượng sản phẩm, giảm tác động và tiếng ồn của thiết bị, đồng thời kéo dài tuổi thọ của thiết bị.Sau khi áp dụng điều khiển điều chỉnh tốc độ chuyển đổi tần số, hệ thống cơ học được đơn giản hóa, vận hành và điều khiển thuận tiện hơn.Một số thậm chí có thể thay đổi các thông số kỹ thuật ban đầu của quy trình, từ đó cải thiện chức năng của toàn bộ thiết bị.Ví dụ, đối với máy dệt và máy hồ được sử dụng trong nhiều ngành công nghiệp, nhiệt độ bên trong máy được điều chỉnh bằng cách thay đổi lượng không khí nóng.Quạt tuần hoàn thường được sử dụng để truyền tải không khí nóng.Vì tốc độ quạt không đổi nên lượng khí nóng cấp vào chỉ có thể được điều chỉnh bằng van điều tiết.Nếu van điều tiết không điều chỉnh hoặc điều chỉnh không đúng, máy đúc sẽ mất kiểm soát, ảnh hưởng đến chất lượng thành phẩm.Quạt tuần hoàn khởi động ở tốc độ cao, độ mòn giữa đai truyền động và ổ trục rất nghiêm trọng khiến đai truyền động trở thành vật tư tiêu hao.Sau khi áp dụng quy định tốc độ chuyển đổi tần số, bộ biến tần có thể thực hiện điều chỉnh nhiệt độ để tự động điều chỉnh tốc độ của quạt, giúp giải quyết vấn đề chất lượng sản phẩm.Ngoài ra, bộ biến tần có thể dễ dàng khởi động quạt ở tần số thấp và tốc độ thấp, giảm độ mòn giữa đai truyền động và ổ trục, kéo dài tuổi thọ của thiết bị và tiết kiệm 40% năng lượng.

4.Thực hiện khởi động mềm động cơ

Việc khởi động cứng động cơ không chỉ gây ảnh hưởng nghiêm trọng đến lưới điện mà còn đòi hỏi công suất lưới điện quá lớn.Dòng điện lớn và độ rung sinh ra trong quá trình khởi động sẽ gây ra hư hỏng lớn cho các vách ngăn và van, đồng thời sẽ cực kỳ bất lợi đối với tuổi thọ sử dụng của thiết bị và đường ống.Sau khi sử dụng biến tần, chức năng khởi động mềm của biến tần sẽ làm cho dòng khởi động thay đổi từ 0 và giá trị tối đa sẽ không vượt quá dòng định mức, giảm tác động lên lưới điện và các yêu cầu về công suất nguồn điện, kéo dài thời gian sử dụng. tuổi thọ của thiết bị và van, đồng thời tiết kiệm chi phí bảo trì thiết bị

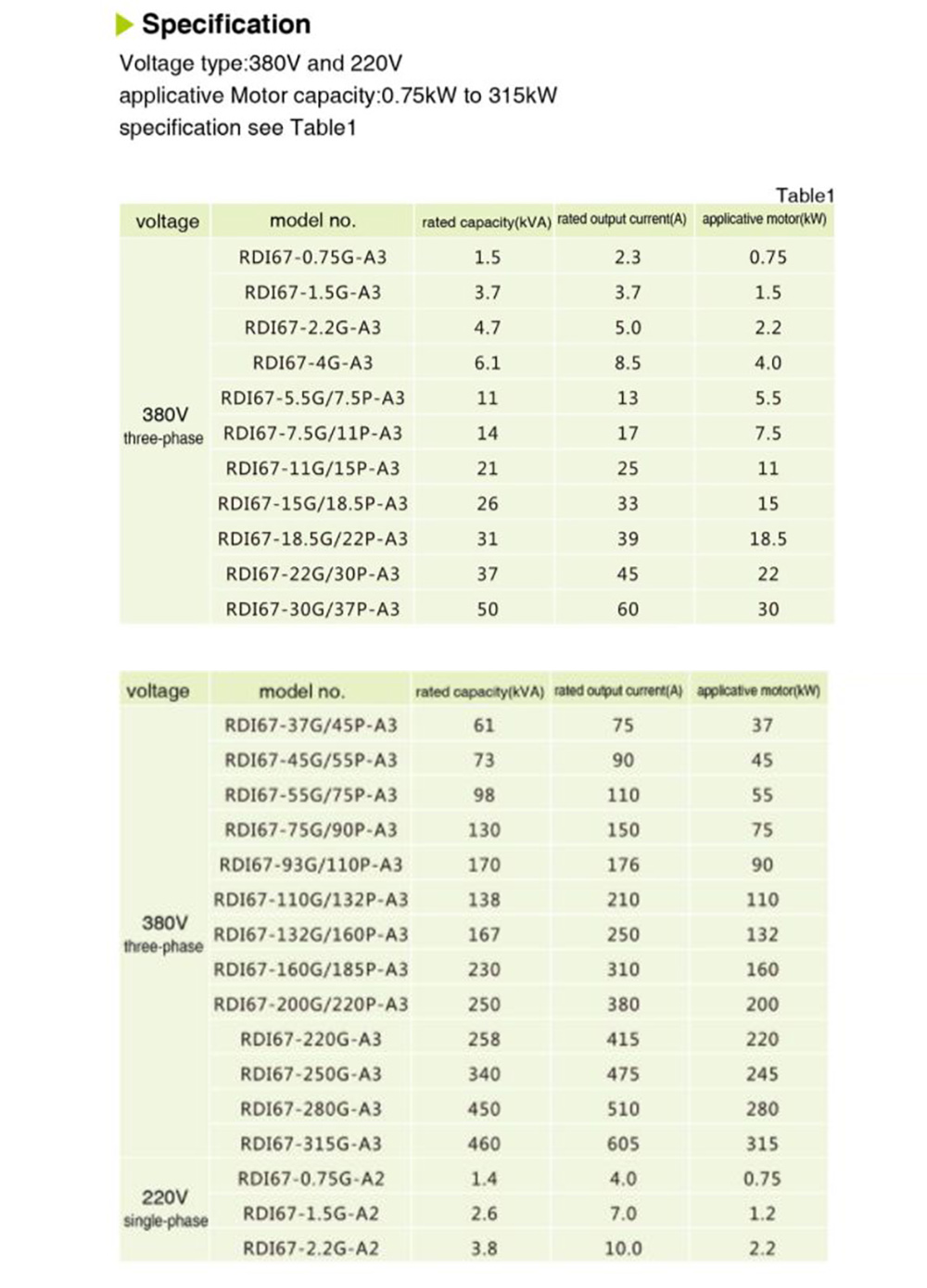

Sự chỉ rõ

Loại điện áp: 380V và 220V
Công suất động cơ ứng dụng: 0,75kW đến 315kW
Thông số kỹ thuật xem Bảng 1

Dòng 1 pha 220V

Dòng ba pha380V

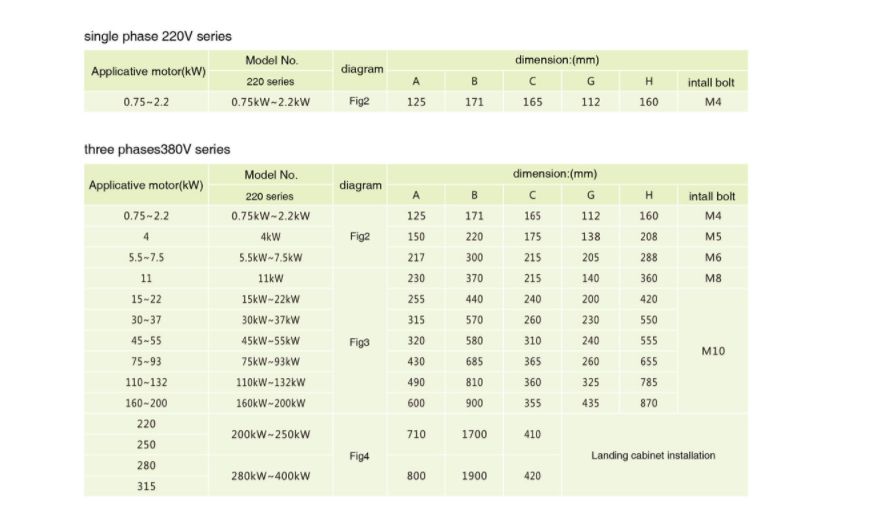

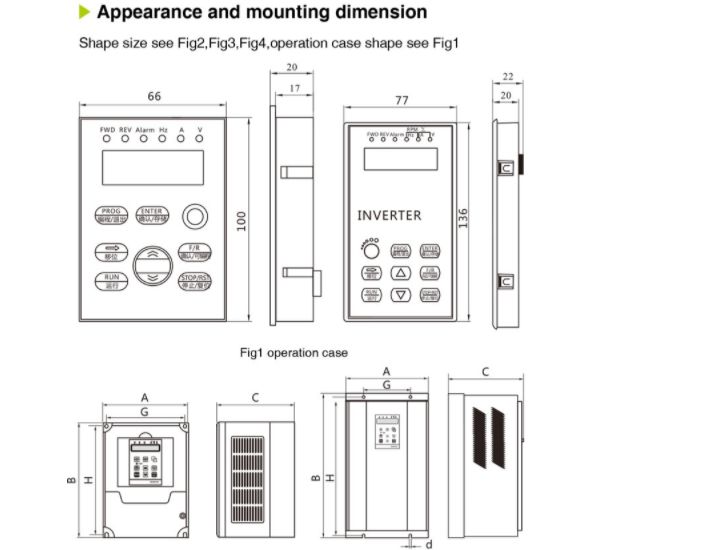

Ngoại hình và kích thước lắp đặt

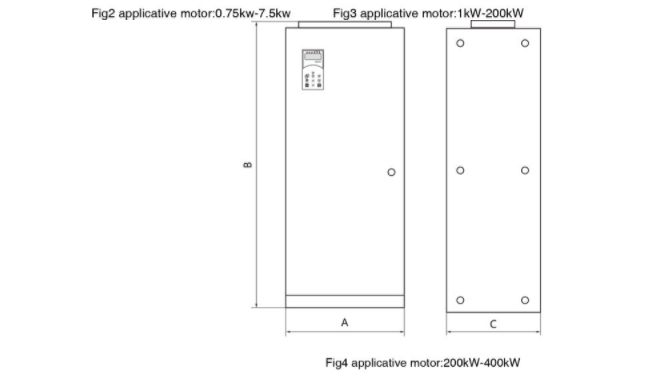

Kích thước hình dạng xem Hình 2, Hình 3, Hình 4, hình dạng trường hợp vận hành xem Hình 1
